Produktoversikt

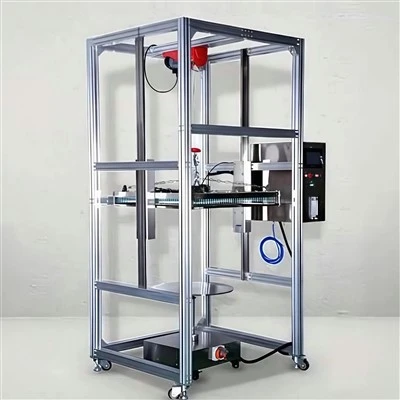

DeRegnspray testkammer(IPX1-6 integrert vanntett testkammer) er en multi-vanntett testenhet som kombinerer vertikalt drypp, oscillerende spray og høytrykksvannstråleegenskaper. Den er egnet for utendørsarmaturer, husholdningsapparater, bilkomponenter og andre elektroniske produkter som krever tester for kapslingsbeskyttelse. DetteRegnspray testkammerkan simulere seks vanntette nivåer fra IPX1 til IPX6, inkludert vertikalt drypp, 15 grader tiltet drypp, oscillerende spray (±60 grader og ±180 grader), og kraftige vannstråler (12,5 L/min og 100 L/min). Med en lukket kammerkonstruksjon, interiør i rustfritt stål og et berøringsskjermkontrollsystem, fullfører denne enkeltenheten flere vanntette tester, noe som sparer laboratorieplass og utstyrskostnader betydelig. Det er et ideelt valg for kvalitetsinspeksjonsinstitusjoner, FoU-sentre og produksjonsbedrifter.
Produktfunksjoner
DetteRegnspray testkammerintegrerer alle testfunksjoner fra IPX1 til IPX6 og tilbyr følgende enestående funksjoner:
- Full vanntett vurderingsdekning– Støtter IPX1, IPX2, IPX3, IPX4, IPX5 og IPX6-tester i én maskin.
- Kammerkonstruksjon av høy-kvalitet– Ytre skall laget av høy-stål med bakt maling; interiør, platespiller, oscillerende rør, etc., alle produsert av SUS304 rustfritt stål for langsiktig-korrosjonsbestandighet.
- Lukket kammer med innebygd-vanntank– Resirkulerende vannforsyning, automatisk vannnivåkontroll og lav-vannnivåalarm for å hindre at pumpen går tørr-.
- Tydelig observasjonsvindu og LED-belysning– Herdet glassvindu på døren og innvendig LED-belysning for enkel-sanntidsovervåking.
- IPX1/2 dryppsystem– Dryppbrett med vakuumdesign, rustfritt stålkonstruksjon; koniske dyseseter i messing for enkelt nålebytte. Trykklufttørkefunksjon (lufttilførsel leveres av kunden) fjerner restvann etter testing, og forhindrer tilstopping av dyse.
- IPX3/4 oscillerende rørsystem– Trinnmotordrift for presis, justerbar svinghastighet og vinkel; ingen trinntap. Leveres med to oscillerende rørradier: R200 mm og R400 mm.
- IPX5/6 vannstrålesystem– Produsert i henhold til IEC60529-spesifikasjoner; leveres med φ6,3 mm (IPX5) og φ12,5 mm (IPX6) dyser; sprøyteavstand 2,7 m; trinnmotor driver dysesvingen.
- Høy-platespiller– 600 mm diameter, 50 kg lastekapasitet, rotasjonshastighet 1-5 rpm justerbar, støtter forover/bakover alternerende og intermitterende rotasjon. Bordhøyde (fra gulv) justerbar 450-800 mm, tiltbar 0 grader eller 15 grader for å møte IPX2 krav.
- Berøringsskjerm + PLS kontrollsystem– 7-tommers berøringsskjerm, Panasonic PLC; elektriske komponenter fra LS, Omron, etc. Testtid innstillbar 0-999 min; støtter WIFI/Ethernet IoT fjernvedlikehold.
- Ekstern prøvestrømtilgang– 50 mm sidekabelport med gummiplugg for ekstern prøvestrømforsyning (strømkilde leveres av kunden).
- Komplett sikkerhetsbeskyttelse– Lekkasjebeskyttelse, vannmangelbeskyttelse,-kortslutningsbeskyttelse; inkluderer høy-vannfilter med utskiftbart filterelement.
Teststandarder
DeRegnspray testkammeroverholder strengt følgende internasjonale og innenlandske vanntette teststandarder:
IEC60529:1989 +A1:1999 +A2:2013– Grader av beskyttelse gitt av vedlegg (IP-kode)
GB/T4208-2017– Grader av beskyttelse gitt av vedlegg (IP-kode) – Klausuler 14.2.1, 14.2.2, 14.2.3, 14.2.4 og figurer 3, 4
GB7000.1– Armaturer – Del 1: Generelle krav og tester
Testbetingelser for hver vurdering:
|
Vurdering |
Testmetode |
Hovedparametere |
|
IPX1 |
Vertikalt drypp |
1-1,5 mm/min, dreieskivehastighet 1 r/min, 10 min |
|
IPX2 |
15 grader skråstilt drypp |
3-3,5 mm/min, 4 posisjoner × 2,5 min |
|
IPX3 |
Oscillerende spray (±60 grader) |
Rørradius R200/R400, flow 0,56/1,1 L/min |
|
IPX4 |
Oscillerende spray (±180 grader) |
Rørradius R200/R400, flow 0,84/1,8 L/min |
|
IPX5 |
Vannstråle (dyse) |
φ6,3 mm, 12,5 L/min, avstand 2,7 m |
|
IPX6 |
Kraftig vannstråle |
φ12,5 mm, 100 L/min, avstand 2,7 m |
Alle testparametere kan hentes frem direkte fra berøringsskjermen eller tilpasses, noe som sikrer full standard samsvar.
Tekniske parametere
Tabellen nedenfor viser de tekniske kjernespesifikasjonene tilRegnspray testkammer
|
Parameter |
Spesifikasjon |
|
Innvendige mål (L×D×H) |
Ca. 900×900×1050 mm (egendefinert dimensjon tilgjengelig) |
|
Utvendige mål (L×D×H) |
Ca. 3900×1090×1760 mm (egendefinert dimensjon tilgjengelig |
|
Dreieskive diameter |
φ600 mm (med φ400, φ200 topplater) |
|
Dreieskive lastekapasitet |
50 kg |
|
Dreieskivehøyde (bord til gulv) |
450 – 800 mm (justerbar) |
|
Dreieskive vippevinkel |
0 grader eller 15 grader |
|
Rotasjonshastighet for dreieskive |
1 – 5 r/min (nøyaktig justerbar) |
|
Rotasjonsmodus for platespiller |
Kontinuerlig forover/forover-bakover vekslende/avbrutt |
|
Området med dryppbrett |
600×600 mm |
|
Dryppdysediameter / avstand |
φ0,4 mm / 20×20 mm |
|
Nedbørsrate (IPX1 / IPX2) |
1-1,5 / 3-3,5 mm/min |
|
Oscillerende rørradier |
R400 mm, R200 mm |
|
Oscillerende rørdysediameter / avstand |
φ0,4 mm / 50 mm |
|
IPX3 flow (R200 / R400) |
0,56 / 1,1 l/min |
|
IPX4 flow (R200 / R400) |
0,84 / 1,8 l/min |
|
IPX5 dysediameter / flow |
φ6,3 mm / 12,5±0,625 L/min |
|
IPX6 dysediameter / flow |
φ12,5 mm / 100±5 L/min |
|
Sprøyteavstand (IPX5/6) |
2,7 m (dyse til dreieskivesenter) |
|
Strømforsyning |
AC380V ±10 %, 50Hz, tre-fase fire-leder + PE |
|
Installert strøm |
2,0 kW |
|
Totalvekt |
Ca. 300 kg |
|
Sikkerhetsbeskyttelse |
Lekkasjebeskyttelse, vannmangelbeskyttelse,-kortslutningsbeskyttelse |
|
Standard tilbehør |
Bruksanvisning, samsvarssertifikat, garantikort, 1 filterelement, 100 testnåler, 6 m vannslange |
FAQ
Q1: Kan dette utstyret utføre alle IPX1 til IPX6-tester? Krever det manuell veksling?
A: Ja. Rain Spray Test Chamber integrerer dryppskål, oscillerende rør og høytrykksstrålesystemer. For å teste forskjellige klassifiseringer, må du manuelt endre oscillerende rørradius eller sprøytedysen. Standardparametere for hver vurdering er imidlertid forhåndslagret i kontrollsystemet – bare velg testmodus på berøringsskjermen og systemet kjører automatisk.
Q2: Hvilken lufttilførsel kreves for tørkefunksjonen for dryppbrettet IPX1/2?
A: Kunden må sørge for trykkluft på ca. 0,4-0,6 MPa for å blåse tørt gjenværende vann fra dryppbrettet etter testing, og forhindre kalkoppbygging og dysetilstopping. Kammeret inkluderer ikke en luftkompressor.
Q3: Hvordan utfører platespilleren 15 graders tilttest for IPX2?
Sv: Dreieskiven kan vippes manuelt til en fast 15 graders posisjon. IPX2 krever at prøven testes i fire vinkelrett vippede posisjoner, hver i 2,5 minutter. Operatøren kan manuelt rotere dreieskiven til hver posisjon, eller bruke den programmerbare forover/bakover alternerende funksjonen med hviletid.
Q4: Hvordan velger jeg oscillerende rørradius?
A: Radiusen skal være så nær prøvens dimensjoner som mulig, men ikke mindre enn prøvens radius. Dette kammeret leveres som standard med R200 mm og R400 mm oscillerende rør, som dekker de fleste små til mellomstore prøver. Større radier (R600-R1600 mm) er tilgjengelig på forespørsel.
Q5: Kan kammeret gi strøm til testprøven?
A: Ja. Det er en 50 mm kabelport med gummiplugg på siden av kammeret. Du kan mate prøvens strømledning gjennom denne porten og koble den til en ekstern strømkilde (levert av kunden). Dreieskiven støtter forover/bakover vekslende rotasjon for effektivt å hindre kabelvridning.
